Manuelle Spannungsüberwachung der einzelnen Zellen – Teil 2: Einbau des Schalters und Anschluss an Zellen/BMS

Nachdem die mühsame Lötarbeit beendet war, konnte nun die Schalteinheit in den Rolle eingebaut und die Kabel ans BMS angeschlossen werden.

Beim Einbau des Schalters musste ich improvisieren. Es gibt keine guten Befestigungsmöglichkeiten im Roller, somit musste ich mit Kabelbinder und mit hartem Schaumstoff (Reste von Verpackungsmaterialien) die Komponenten entsprechend fixieren. Sieht leider nicht superschön aus, ist aber zweckmäßig und es soll ja auch nur Wartungszwecken dienen.

Nachdem in der Front alles fixiert war, wurde das Kabel nach hinten durch gefädelt und mit den einzelnen Zellen am BMS verdrahtet. Das war weitaus schneller geschehen, als die Lötarbeiten an den Drehschaltern ;-)

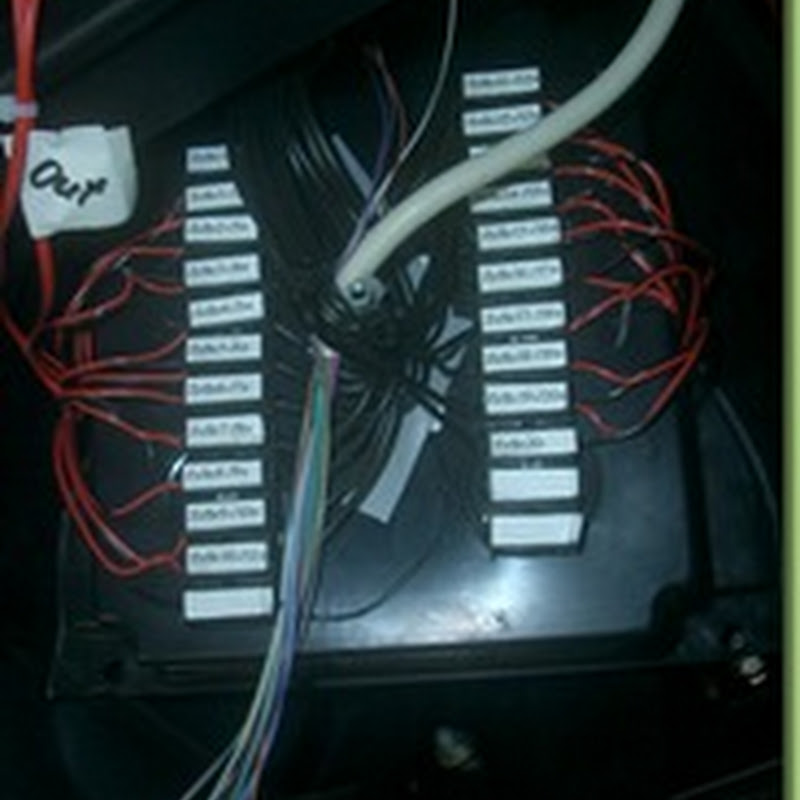

Hier kam jetzt mein im ersten Schritt erstellter Plan zur richtigen Belegung zum Einsatz. Es darf hier kein Fehler gemacht werden, sonst entsteht ein Kurzschluss!

Glücklicherweise hat alles geklappt und am Ende wurde wieder mit dem Multimeter durchgemessen. Alles ok.

Auf folgendem Bild sieht man die Drehknöpfe und die zwei Bananenbuchsen zum abnehmen der Spannung. Theoretisch können über diese auch einzelne Zellen gezielt nachgeladen werden.

Nochmal die Schalteinheit…

Ganz hinten im Eck kann man noch einen Kipp-Schalter sehen. Da künftig noch ein LCD-Voltmeter angeschlossen wird um die Werte live anzuzeigen, habe ich diesen An-/Aus-Schalter installiert um das Display bei Bedarf komplett stromlos schalten zu können.



So das war´s erstmal. Im nächsten Schritt wird vermutlich sowohl der eLogger, als auch das LCD-Voltmeter zur Einzelzellenüberwachung angeschlossen werden.
